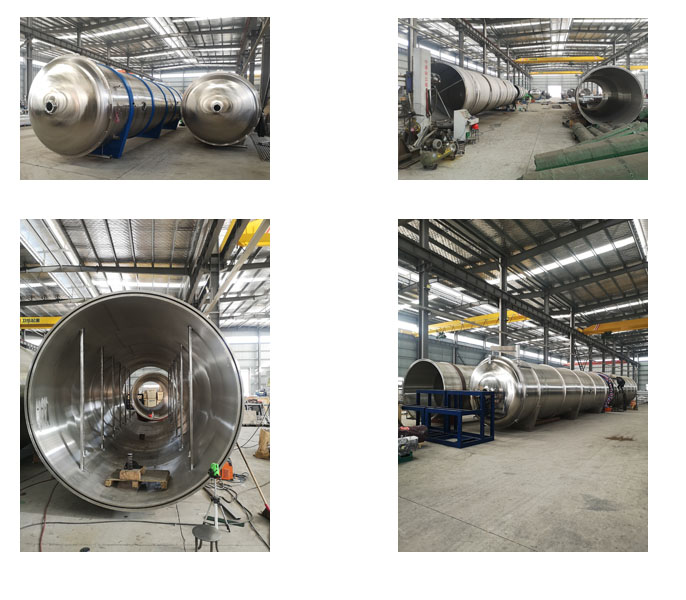

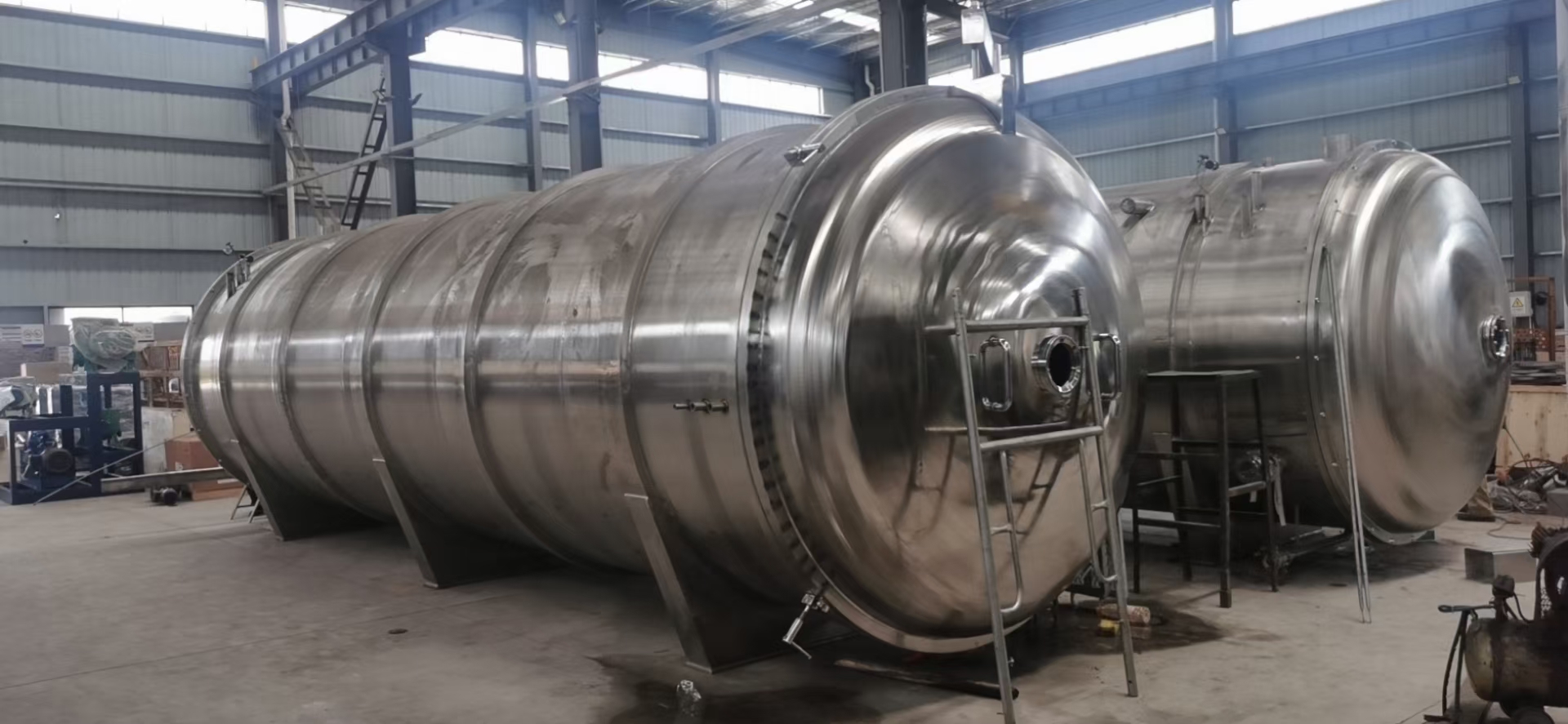

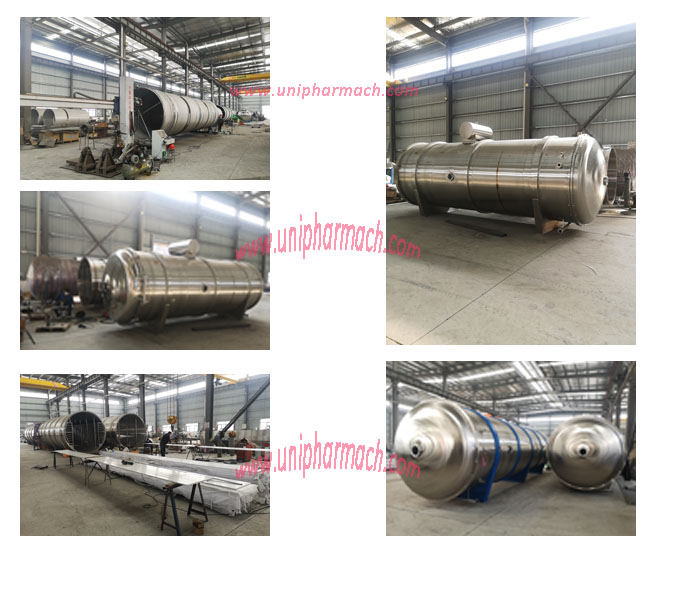

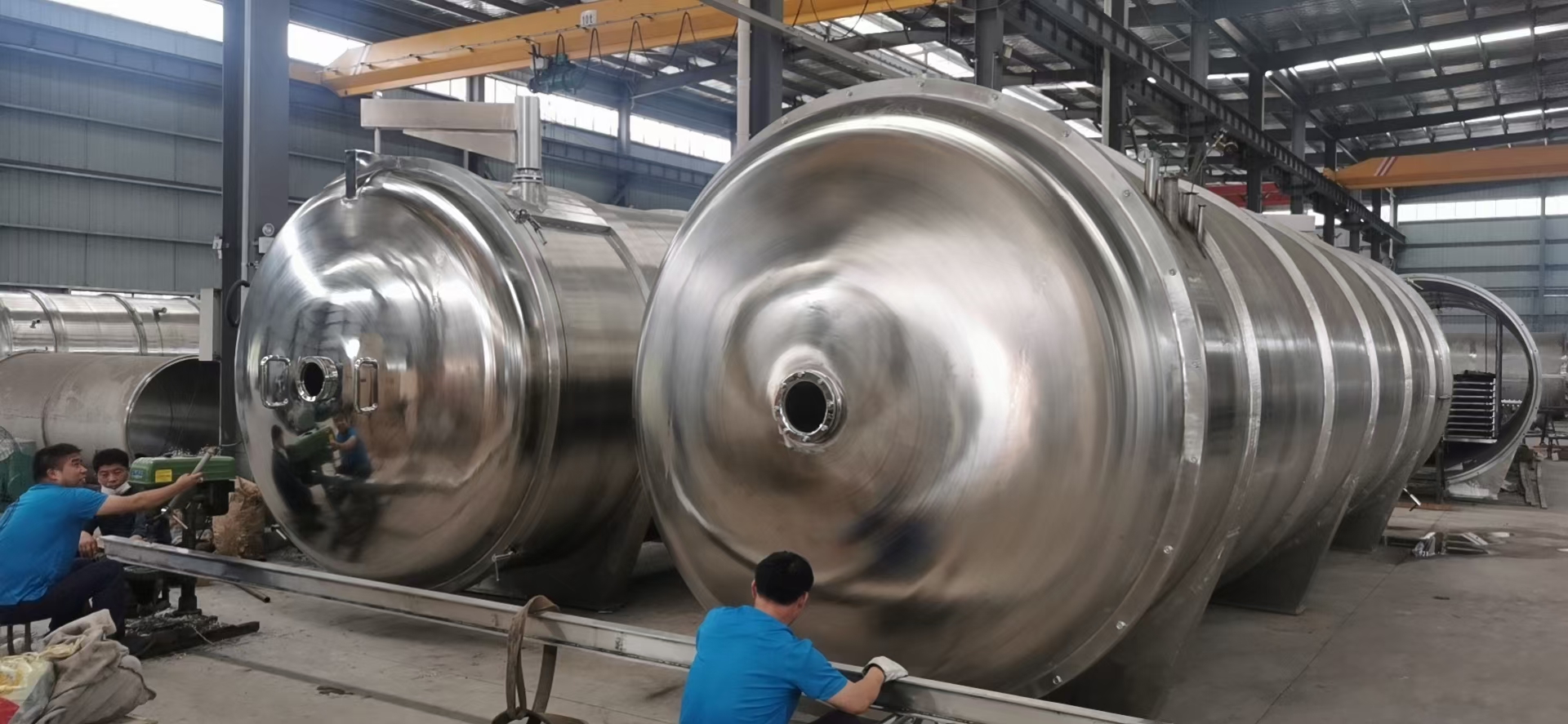

JDG-100㎡ مصنع مجفف التجميد الفراغي

البناء

المعلمات التقنية

ملاحظة

الهيكل الأساسي

المساحة الفعالة للرفوف

102㎡

سعة الإدخال

1020 كجم/دفعة

الحد الأقصى لسعة المكثف

1200 كجم/دفعة

امدادات الطاقة

380 فولت/50 هرتز/3P

استهلاك الطاقة

كو195.5

مياه التبريد

100 طن / ساعة  (T＜28°C، P=0.1-0.15MPa＝

قابلة لإعادة التدوير

الهيكل الرئيسي

نوع منفصل

(فرن تجفيف + نظام الآلة)

تخضع للتصميم الفعلي

الوزن

كغ20000

الغرفة الجافة

مادة الغرفة الجافة

SUS304/8 مللي متر

قفل الباب

قفل مقبض اليد

الباب مفتوح الاتجاه

من اليمين الى اليسار

زاوية مفتوحة

＞110°

مادة الباب

SUS304

أبعاد الغرفة الجافة

اسطوانة  Φ2560×10600 مم

نافذة المراقبة

زجاج مقاوم للصقيع

φ240 ملم، δ25~27

مثبتة على الجبهة

ختم الباب

الطبية O القسم سيليكون مطاط الختم

جهاز استشعار درجة الحرارة

الحرارية من النوع T

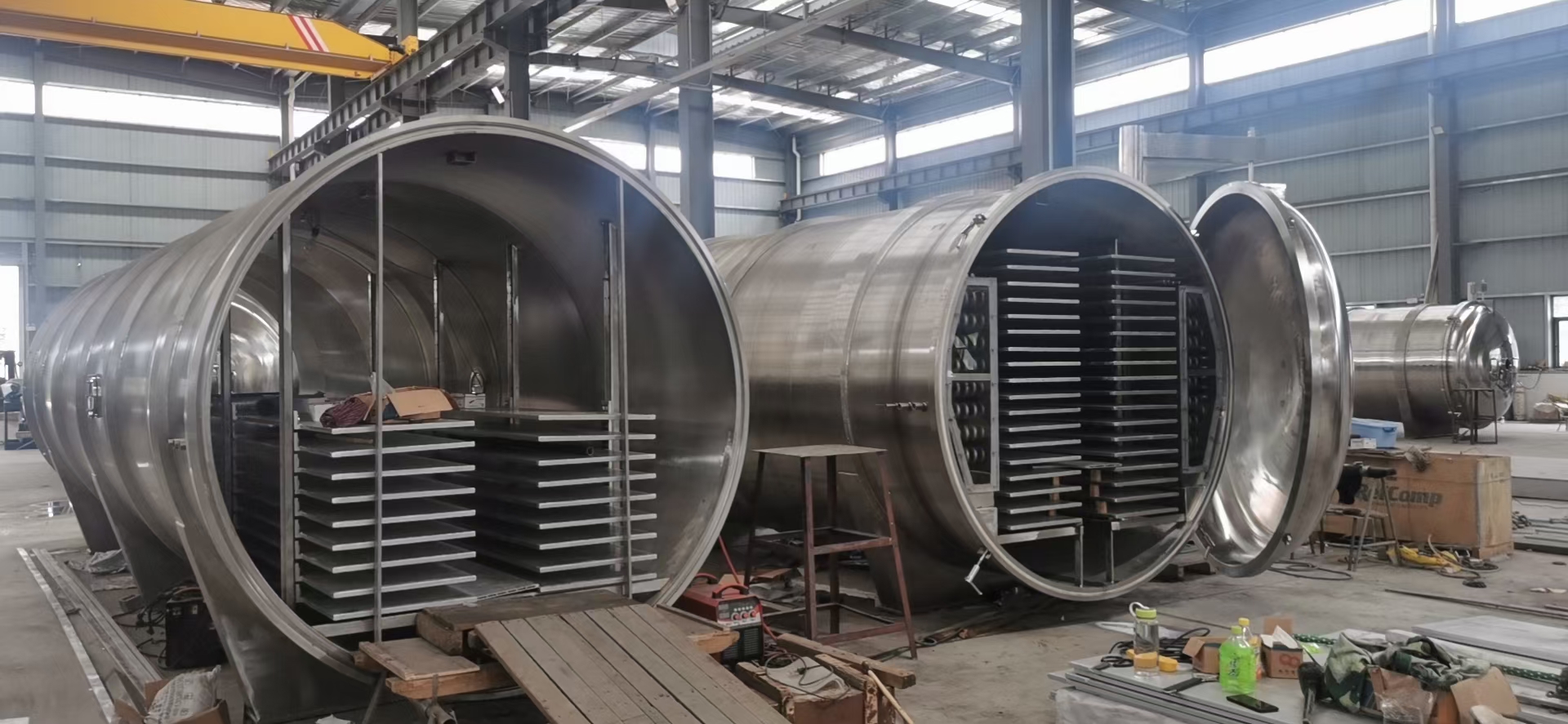

الرفوف (ألواح التسخين)

مادة الرف

6063 سبائك الألومنيوم

أبعاد الرف (الطول*العرض*الارتفاع)

5000×600×15 ملم

كمية الرف.(كمبيوتر)

17+1 طبقة (إجمالي 36 قطعة)

نوع معلق التماثل الثنائي

الطبقة العليا من الرفوف عبارة عن تعويض درجة الحرارة

المسافة بين الرفوف

مم95

صينية سبائك الألومنيوم

CHINA   538*610*35*2

302 قطعة × مجموعتين

الرف أدنى درجة حرارة

درجة حرارة الغرفة

الرف أعلى درجة حرارة

+100℃

العميل يوفر المرجل

مكثف

مادة المكثف

SUS304/ 8 مم

موقع المكثف

في الجزء الخلفي من الغرفة الجافة

مادة الأنابيب اللولبية

SUS304

شكل لفائف

أنبوب حلزوني دائري

منطقة التقاط المياه الأنابيب لفائف

≥100㎡

المبرد

R404a

المقدمة من قبل العميل

طريقة تذويب

رش + غمر

جهاز استشعار درجة الحرارة

الحرارية من النوع T

درجة حرارة تصميم المكثف.

-40 درجة مئوية، أدنى -55 درجة مئوية

معدل التبريد

+30~-40 درجة مئوية أقل من 30 دقيقة

نافذة المراقبة

زجاج مقاوم للصقيع

φ240、δ25~27

مثبتة على الجانب

وحدة التبريد

ضاغط.

ريفكومب SW3L-9500  95 حصان 72 كيلو واط

ضاغط لولبي مزدوج

مجموعات2

استهلاك الطاقة

كو144

المبرد

R404a

تقدم من قبل العميل

توحيد درجة حرارة الرف

+/-1℃

فاصل الزيت

JINWEI

مصفاة النفط

شينغتشو جينهاو

جهاز التحكم في ضغط الزيت التفاضلي

شنغهاي فنغشن

فاصل الغاز والسائل

شينغتشو جينهاو

مرشح التجفيف لإزالة الرطوبة

شينغتشو جينهاو

المانومتر

شينغتشو جينهاو

تتابع حماية الجهد العالي

شينغتشو جينهاو

مكثف مبرد بالماء

تشجيانغ كايدي

يضع1

أنبوب التخميد المموج

شينغتشو جينهاو

صمام التوقف اليدوي

شينغتشو جينهاو

التبريد صمام الملف اللولبي

إيمرسون (أمريكا)

صمام توسع

دانفوس (الدنمارك)

أنبوب إرجاع التبريد

φ57φ51φ38

أنابيب غير ملحومة من الفولاذ المقاوم للصدأ

غرفة التجميد السريع

درجة الحرارة

≤-40℃

البعد (الطول * العرض * الارتفاع) (مم)

5500×3600×4420

كمبيوتر1

مروحة

210㎡

كمبيوتر1

عربة (مم)

1650*1410*1720

3 عربات * 2 مجموعات

(عندما تعمل مجموعة واحدة في  عملية التجفيف بالتجميد؛ مجموعة أخرى يمكن أن تعمل في عملية التجميد السريع)

قضبان العربة

12# شعاع I مجلفن

السكك الحديدية 30 متر مجانية

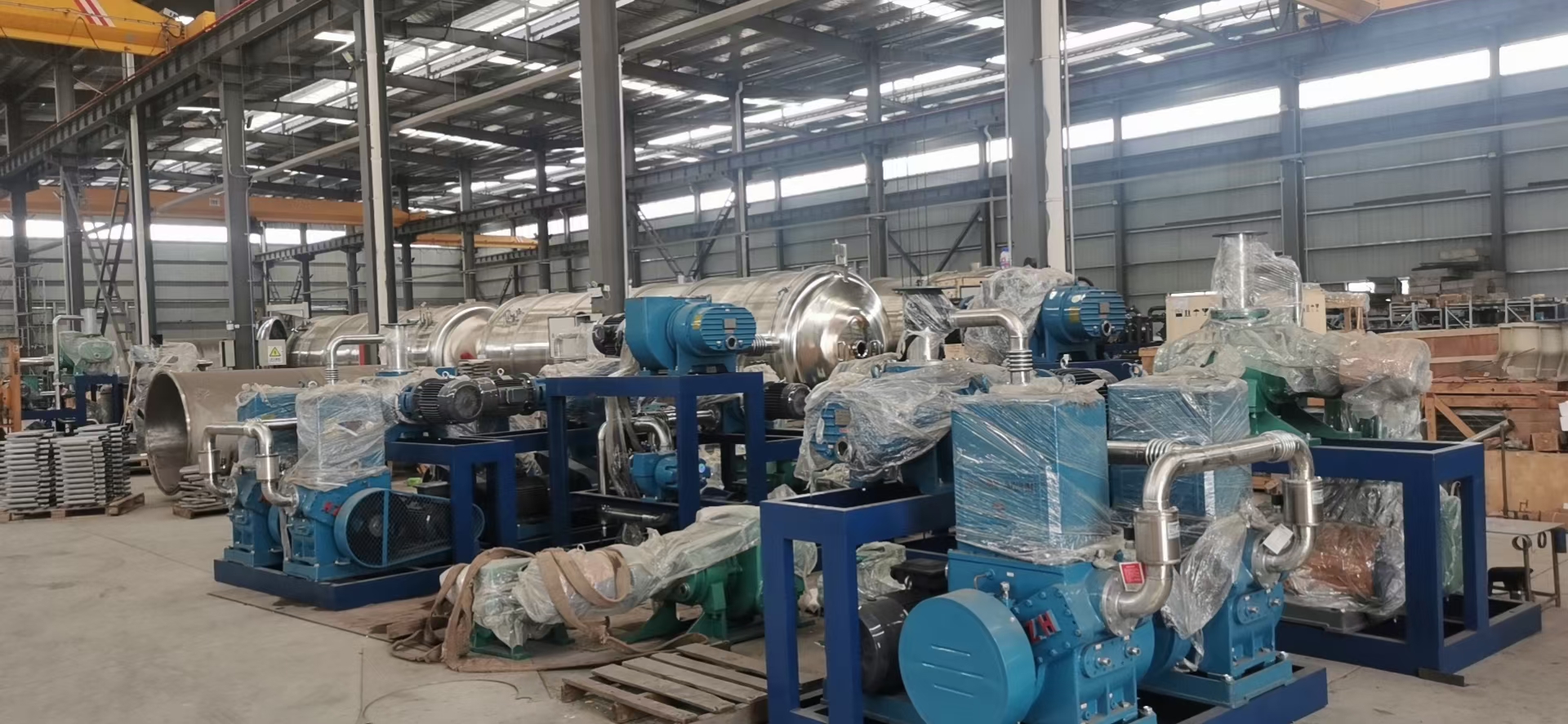

نظام الشفط

نظام الفراغ الأولي

مضخة فراغ صمام الشريحة

2H-120  كو11

WOHUA

يضع1

مضخة الجذور

WOHUA  ZJP-300  4KW

يضع1

صيانة نظام الفراغ

مضخة المياه الدائرية

WOHUA  2SK-6    11KW

يضع1

مضخة الجذور

WOHUA  ZJP-150  3KW

يضع1

مضخة الجذور

WOHUA  ZJP-300   4KW

يضع1

مضخة الجذور

WOHUA  ZJP-1200  11KW

يضع1

انبوب مجدول

Φ108、￠89

مقاومة صدمة الأنابيب الفراغية

مضخة تدفق الهواء

1200L/S

استهلاك الطاقة

كو44

صمام فراشة

نينغبو GI-63 GI-100

فراغ الملف اللولبي صمام

نينغبو DDC-65

فتح أو إغلاق تلقائي بمضخة فراغ

مقياس الفراغ

شاندونغ ZJ-54D

الفراغ النهائي

≥10 باسكال

عدم التحميل

معدل الضخ

انخفض الضغط الجوي إلى 133 باسكال 20 دقيقة

معدل تسرب النظام

0.005 باسكال م3/ثانية

نظام التداول

مادة الأنابيب

304 الأنابيب غير الملحومة

مضخة الدورة الدموية

نانفانغ 7.5 كيلو واط

يضع1

استهلاك الطاقة

كو7.5

صمام الكرة

شنغهاي المدير العام65

الامتثال لمعيار Q/IAKX002-97

تعميم السائل

ماء

تقدم من قبل العميل

مبادل حراري

BAODE  BPHE

يضع1

معدل التدفئة

> 1 درجة مئوية/دقيقة

طريقة التدفئة

نظام تسخين بالبخار

العميل يوفر المرجل

طريقة onontrol

التحكم اليدوي/التلقائي

نظام التحكم

برامج مراقبة النظام

CHINA

يضع1

خزانة التحكم العمودية

الصين 1400×400×2000 مم

تحكم، سجل

PLC

SIEMENS

يضع1

وحدة التمديد الحرارية

SIEMENS

2

وحدة الإدخال التناظرية

SIEMENS

1

HMI

MCGS، العلامة التجارية الصينية

1

كابل HMI وPLC

CHINA

تيار مستمر

CHINA

1

تحويل التيار الكهربائي

شركات تايوانية MW / 24V/5V

الحرارية

الحرارية من النوع T

مقياس الفراغ

شاندونغ ZJ-54D

موصل التيار المتردد

SCHNEIDER

مكابح هوائية

SCHNEIDER

سلك كهربائي

50㎡、35㎡、25㎡、10㎡、 6㎡、4㎡、2㎡

سلك كهربائي
