نحن متخصصون في الآلات الصيدلانية وآلات التعبئة والتغليف لأكثر من 20 عامًا.
NJP3500C جهاز تعبئة الكبسولة الأوتوماتيكي بالكامل
خصائص الأداء:
إن القرص الدوار المغلق بالكامل المكون من اثني عشر محطة سهل التنظيف، وخالي من التلوث، ويعمل بسلاسة ودقة عالية.
إن وجود آلية نقل عالية الدقة ومكونة بشكل كبير يقلل بشكل كبير من الاهتزاز أثناء تشغيل المعدات، مما يحسن بشكل كبير من استقرار وعمر الخدمة للآلة.
جهاز تغذية المسحوق مصمم حديثًا بهيكل مدمج وسهل التفكيك والتنظيف.
يمكن لجهاز تنظيف كيس القفل إزالة الغبار الناعم الذي يتم رفعه أثناء قفل الكبسولة.
هيكل تنظيف ونفخ القالب يحل مشكلة استخراج الكبسولات الصعبة بسبب ترسب مسحوق لاصق قوي على سطح القالب وداخل تجويف القالب أثناء الإنتاج، وبالتالي تحسين معدل تحميل الكبسولة.
إن التصميم المنفصل لآلية البذر والهيكل المغلق بالكامل لنقل البذر يمنعان الكبسولة من السقوط في غرفة نقل البذر بشكل غير طبيعي، مما يضمن عمل البذر الطبيعي دون عوائق.
جهاز توزيع الكبسولة الثانوي، حيث يتم توزيع الكبسولات مرتين قبل وبعد، مما يؤدي بشكل فعال إلى تجنب الإصابة الميكانيكية للكبسولات النهائية أثناء التوزيع.
تعتمد مكونات التحكم الإلكترونية الرئيسية العلامة التجارية C، ويضمن مبدأ التحكم التنفيذ الدقيق لمختلف وظائف التحكم في البرنامج وحماية السلامة.
واجهة الإنسان والآلة جميلة ومقاومة للغبار وسهلة التشغيل ولها وظائف كاملة.
NJP3500C آلة تعبئة الكبسولة الأوتوماتيكية بالكامل أو نظام آلة صنع الكبسولة

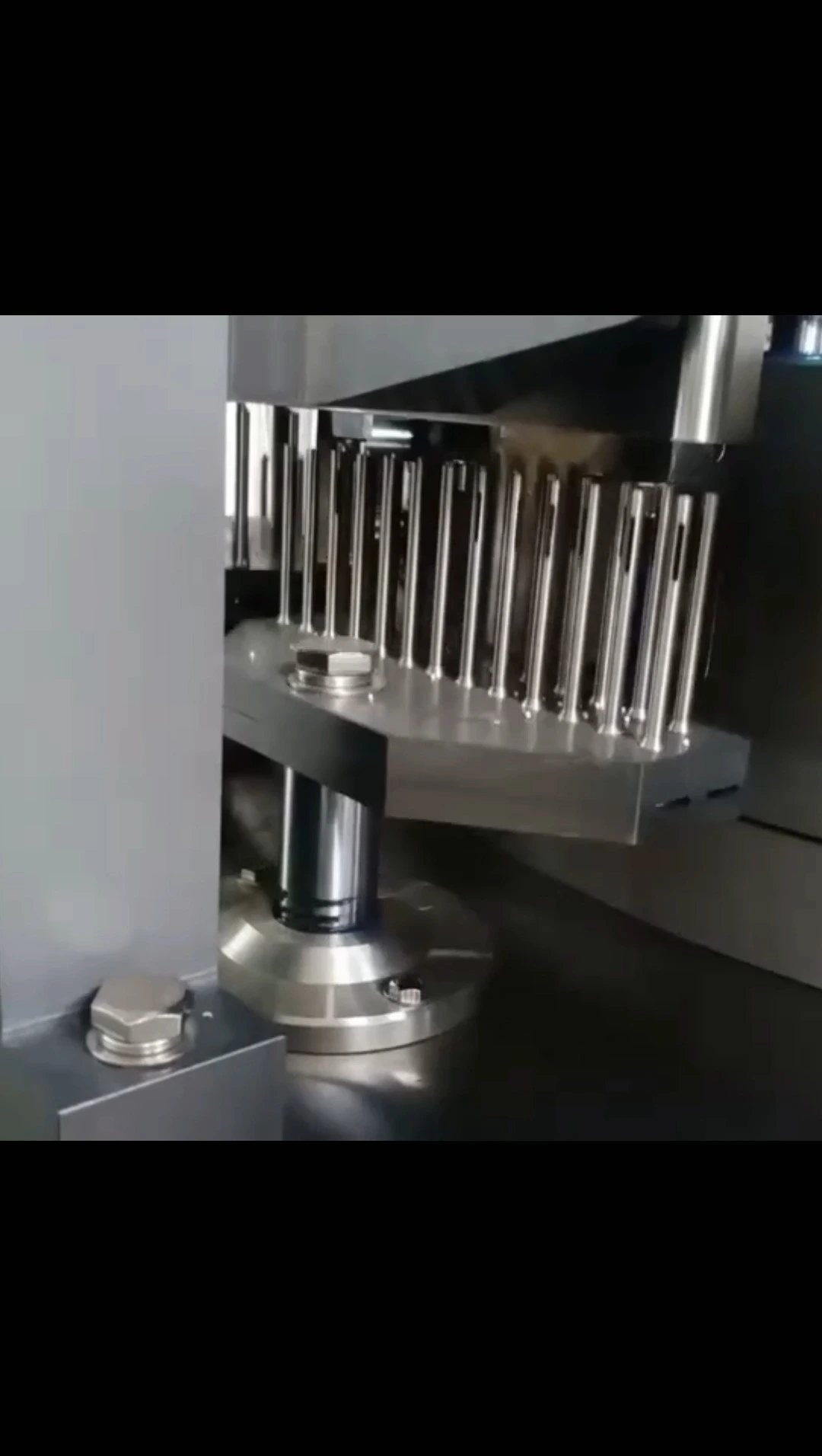

التصميم دقيق وجميل، والعملية مستقرة وموثوقة. يمكنها إكمال مجموعة متنوعة من الإجراءات تلقائيًا مثل البذر والتقسيم والتعبئة ورفض كبسولات النفايات وقفل الكبسولات وتصدير المنتجات النهائية. قرص دوار مغلق بالكامل مكون من 12 محطة، تم تصميم الوحدة في ثلاثة صفوف من 54 فتحة، وهذا النموذج عبارة عن معدات خاصة لإنتاج تعبئة الكبسولات الصلبة ذات السعة الكبيرة.
■ خصائص الأداء:
يعتمد في الأصل صندوق فهرسة الفجوات عالي الدقة RU250 وRU140 للاختيار المعقول.
القرص الدوار المغلق بالكامل المكون من اثنتي عشرة محطة سهل التنظيف، وخالي من التلوث، ويعمل بسلاسة وبدقة عالية.
إنها تتميز بآلية نقل عالية الدقة وعالية التكوين، مما يقلل بشكل كبير من اهتزاز المعدات أثناء التشغيل ويحسن بشكل كبير من استقرار وعمر الخدمة للآلة.
يمكن لجهاز تنظيف الكبسولة إزالة الغبار الناعم المتصاعد عند قفل الكبسولة أثناء قفل الكبسولة.
5، تنظيف القالب وهيكل النفخ، لحل سطح القالب وتجويف القالب بسبب إنتاج ترسب مسحوق لاصق قوي أثناء الإنتاج، مما يجعل من الصعب سحب الكبسولة المشكلة، مما يزيد من احتمالية الكبسولات.
6، باستخدام أربعة صفوف من منصات السيليكون، لا إمدادات الهواء، لا جهاز الطيران الغبار.
7. جهاز جديد لرفض النفايات، يعمل بالاستنشاق والنفخ في وقت واحد، مما يزيد بشكل كبير من نسبة نجاح رفض كبسولات النفايات.
8. مكونات التحكم الإلكترونية الرئيسية هي العلامات التجارية المستوردة. تضمن مبادئ التحكم المتقدمة التنفيذ الدقيق لمختلف وظائف التحكم في البرنامج وحماية السلامة.
9. واجهة الإنسان والآلة جميلة ومقاومة للغبار وسهلة التشغيل وتعمل بكامل طاقتها.
المعلمات التقنية
نموذج | NJP-3500C |
الحد الأقصى لقدرة الإخراج | 210.000 كبسولة/ساعة |
عدد تجاويف الجزء | 25 |
مناسبة لحجم الكبسولة | 00-5 |
إجمالي الطاقة | 11.5 كيلو واط (قياسي) |
الوزن الإجمالي | كلغ2200 |
الأبعاد الشاملة | 1435(+550) ملم×1248(+282.5) ملم×مم1960 |
تراب | 20 كيلو باسكال 210 م 3 / ساعة |
الضوضاء | <75DB (A) |
مكنسة | معدل الضخ 72 م 3 / ساعة، -0.03-0.05MPa |
خطأ في التعبئة | ±2.5%—±3.5% |
LFP-150A ماكينة فرز الكبسولات العمودية
مقدمة
آلة تلميع فارز الكبسولة من سلسلة LFP-150A لها وظائف مزدوجة
من تلميع الكبسولة ورفعها. يمكن توصيل مدخل الآلة بأي نوع من آلات تعبئة الكبسولة. يمكن توصيل التصدير بجهاز فرز الكبسولة وآلة اختبار المعادن.
لتحقيق التلميع والرفع والفرز والاختبار لنموذج الإنتاج.
تعتمد الآلة عددًا من التقنيات الجديدة ومفاهيم التصميم البشري، مع الميزات الرائعة التالية:
1: لها وظيفة مزدوجة تتمثل في تلميع ورفع الكبسولة وتركها
مساحة عالية لتوصيل المعدات اللاحقة؛
2: يمكن تعديل مدخل وخروج الآلة بمقدار 360 درجة، وهو مناسب للإنتاج ويوفر المساحة.
3: يمكن لجهاز فرز الكبسولة فرز الكبسولة تلقائيًا مع التحميل الخفيف والقشرة الفارغة والشظايا وكبسولة غطاء الجسم
4: الجهاز كله يعتمد هيكل الاتصال من النوع سريع التركيب، مما يجعل تفكيك وتركيب الجهاز أكثر ملاءمة وسرعة.
5: يجب أن تكون جميع الأجزاء الملامسة للأدوية مصنوعة من مادة 304 أو مواد تفي بمتطلبات الإنتاج الدوائي الحديث.
6: يمكن فصل الفرش الموجودة على العمود الرئيسي وتنظيفها بالكامل. يمكن تنظيف الآلة بأكملها بدون زاوية ميتة.
يفي بمتطلبات GMP.
المواصفات الفنية
نموذج | LFP-150A |
نموذج كبسولة مناسب | 00 # 0 # 1 # 2 # 3 # 4 # |
الحد الأقصى لكفاءة الإنتاج (كبسولات / ساعة) | 450,000 |
ارتفاع المدخل (مم) | 730 |
ارتفاع الخروج (مم) | 1100 |
مؤشر إمدادات الطاقة | 1PH 220 فولت/110 فولت 50 هرتز/60 هرتز 0.20 كيلو واط |
هواء مضغوط | م0.3 3 /دقيقة الآلام والكروب الذهنية0.3 |
مضخة شفط | م3.0 3 / دقيقة -0.014 ميجا باسكال |
أبعاد المخطط التفصيلي (مم) | 740 x 510 x 1500 |
وزن المنتج (كجم) | 80 |
ناقل الكبسولة الأوتوماتيكي CVL-II
نوع جديد من هيكل تغذية الكبسولة
يتكون الهيكل من برميل التفريغ، الحاجز، المشبك، الأنابيب النظيفة، جسم الصندوق، مكونات هوائية، لوحة زجاج شبكي، عجلة متحركة، إطار وأجزاء أخرى.
يتم تعليق لوحة زجاج شبكي 12 مع الإطار 11. تُسكب الكبسولات الفارغة في الصندوق 5، وتُغطى بلوح زجاجي 12 وتُغلق. جسم الصندوق 5 ملحوم بالإطار 11. يتم تثبيت صمام الملف اللولبي 7 وصمام تنظيم الضغط 8 على الإطار 11 بمسامير. يتم توصيل مصدر الهواء بأنبوب الهواء 6، ويدخل الهواء المضغوط إلى صمام الملف اللولبي 7 من خلال أنبوب الهواء 6. يتم توصيل صمام الملف اللولبي 7 مع صمام تنظيم الضغط 8، ويتم التحكم في المفتاح بواسطة PLC. عند فتح صمام الملف اللولبي 7، يعرض صمام تنظيم الضغط 8 قيمة الضغط. يتم توصيل صمام تنظيم الضغط 8 والأنبوب النظيف 4 بواسطة أنبوب غاز 9. ضبط صمام تنظيم الضغط 8 يمكن التحكم في ضغط الغاز الذي يدخل الأنبوب النظيف 4.
الجزء السفلي من جسم الصندوق 5 على شكل قمع، ويتم تثبيت جسم الصندوق 5 والأنبوب النظيف 4 بواسطة المشبك 3. تتدفق الكبسولة الفارغة إلى الأنبوب النظيف 4 بسبب الجاذبية، ويتم فتح صمام الملف اللولبي 7، ويتم نفخ الهواء المضغوط لدفع الكبسولة الفارغة إلى برميل التفريغ 1 في الأعلى. يتم تثبيت أنبوب التفريغ 1 والأنبوب النظيف 4 بمشبك 3. بما أن الحاجز 2 يحجب الكبسولات الفارغة، فإن الكبسولات الفارغة تسقط من برميل التفريغ.
يعمل تصميم آلة تحميل الكبسولة الجديدة على تجميل المظهر، ويزيد من مساحة التخزين، ويبسط الهيكل، ويجعل التعبئة أكثر ملاءمة، ويقلل من تكاليف المواد، ويجعل التجميع أسهل، مما يقلل بشكل كبير من دورة إنتاج آلة تحميل الكبسولة.
المواصفات الفنية الرئيسية:
1. الموديل: سي في إل-إي،
2. مصدر الطاقة 220 فولت، 50 هرتز
(يمكن تخصيصها بـ 110 فولت، 60 هرتز حسب جهد المكسيك)،
3. الهواء المضغوط: 0.05-0.07MPa،
4. قدرة التغذية: 0-8000 كبسولة / دقيقة،
5. حجم القادوس: 176 لتر،
ناقل الفراغ الهوائي QVC-2
التطبيق:
يتم استخدام آلة تحميل الفراغ الهوائية من سلسلة QVC في المواد الأوتوماتيكية لآلة ضغط الأقراص，آلة السحق, آلة تعبئة الكبسولة, آلة الغربلة，آلة التعبئة, آلة السحق, آلة الغربلة وآلة الخلط إلخ. لا تحتاج إلى أي مضخة تفريغ ميكانيكية، لذلك فهي ذات هيكل بسيط، وصغيرة الحجم، دون إصلاح، ولا ضوضاء، وسهلة التحكم. يمكن إيقاف فصل الطبقة لمواد التغذية لأن الآلة لديها فراغ عالي. تم تصميم ناقل الفراغ الهوائي من سلسلة QVC وفقًا للمعايير الدولية. إنها سهلة التنظيف وجميلة. يفي بمتطلبات GMP.
SUPM هي مؤسسة وطنية للتكنولوجيا الفائقة تدمج R&د، الإنتاج والمبيعات والخدمات ذات الصلة من الصناعات الدوائية والأغذية ومستحضرات التجميل.
