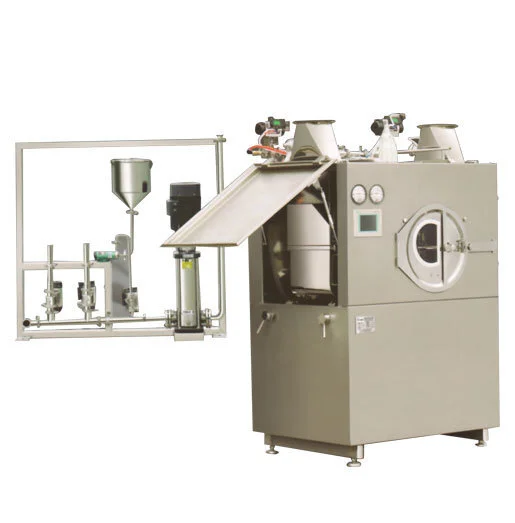

آلة طلاء الأقراص مع نظام تنظيف القراب

وصف المنتج

مع نظام التنظيف عبر الإنترنت CIP، تمتلك آلات الطلاء من النوع D بالإضافة إلى ذلك جميع وظائف وخصائص الآلة من النوع C، ولكنها تتميز أيضًا بالخصائص التالية:

1. تم تجميع أجزاء مختلفة من الماكينة الرئيسية مع عدد من الفوهات لتنظيف الماكينة عبر الإنترنت.
2. تم تكوين محطة توزيع معززة سائل التنظيف المستقلة للتأكد من أن ضغط سائل التنظيف من كل رأس رش يصل إلى 0.6Mpa ويغسل آلة الطلاء بفعالية.
3. قم بتكوين أنظمة التنظيف والصرف للدورة لاختيار عملية التنظيف
4. تحت سيطرة PLC، يمكن برمجة عدد من إجراءات التنظيف
5. تحت سيطرة PLC، قم بتجفيف الماء المتبقي لكل فوهة بواسطة الهواء المضغوط.
6. تحت سيطرة PLC، يتم تنفيذ عملية الغسيل والتجفيف الأوتوماتيكية بالكامل.

المعلمات التقنية الرئيسية لآلة الطلاء من النوع BGB-D (مع CIP):

الأداء:

1. يتكون نظام التحكم من PLC وHMI. التصميم معقول
والبرمجة مرنة، وتتكيف مع الاحتياجات المختلفة للتكنولوجيا الصيدلانية، وبالتالي تتميز بالعمل الموثوق به والأداء المستقر والمطابقة لمتطلبات GMP.

2. تحت تأثير تحريك لوحة التوجيه الانسيابية، تتدحرج نوى الجهاز اللوحي بسلاسة وتتبادل بشكل متكرر، وبالتالي يتم التخلص من ظاهرة سقوط نوى الجهاز اللوحي من مكان مرتفع والاصطدام، بحيث يتم حل مشاكل القطع المكسورة والحواف المتكسرة وأيضًا تحسين معدل المنتجات النهائية. السطح الضيق للوحة التوجيه يزيل التصاق مادة الطلاء على سطحها، وبالتالي الحفاظ على مادة الطلاء وتحسين جودة الدواء.

3. المضخة التمعجية ذات الضغط المستمر والمتغير تلغي الحاجة إلى أنبوب العودة. يختلف نصف قطر دوران الأسطوانة باختلاف الضغط. يتم موازنة مخرجات الملاط وكمية الملاط الذي يتم رشه من خلال التوصيل، وحفظ مادة الطلاء، علاوة على ذلك، فإن التنظيف بسيط، بدون ركن الفعل.

4. تم تصميم مسدس الرش خصيصًا لآلة طلاء الفيلم مع ذرات متساوية وتغطية كبيرة للرش. إن رأس الرش العالمي القابل للتعديل يجعل آلية تنظيف مسدس الرش غير متأثرة بكمية الشحن، لذلك يمكن أن يستمر الطلاء بشكل مستمر، وبالتالي تقليل وقت الطلاء وتوفير مواد الطلاء.

5. عرض والتحكم في الضغط السلبي في أسطوانة الطلاء
لقد قمنا بإعداد نقطة كشف الضغط السلبي في الصندوق العلوي لآلة الطلاء وقمنا بتركيب مقياس الضغط التفاضلي 2300-1 كيلو باسكال (الذي صنعته شركة USA Dwyer Co) على وحدة التشغيل، ويمكن للمشغل تشغيل شاشة اللمس وفقًا للمواصفات التكنولوجية (على سبيل المثال، الضغط السلبي يكون 10PA)، والتحكم في سرعة مروحة العادم، وذلك للتحكم في الضغط السلبي في الأسطوانة.

6. عرض والتحكم في سرعة الهواء المزود بالحرارة
لقد أنشأنا نقطة لكشف سرعة الهواء في أنبوب الهواء المزود بالحرارة وقمنا بتركيب مقياس سرعة الهواء 2001AV (الذي صنعته شركة USA Dwyer Co. )على وحدة التشغيل، يمكن للمشغل تشغيل شاشة اللمس وفقًا لقيمة سرعة الهواء المحددة تقنيًا (8 م/ث)، وذلك للتحكم في سرعة مروحة الهواء الساخن وتلبية الطلب على إمداد الهواء.

7. عرض والتحكم في قيمة درجة الحرارة
يتم تركيب مستشعرات درجة الحرارة عند مدخل ومخرج الهواء لآلة طلاء الفيلم. بعد إدخال إشارة درجة الحرارة إلى PLC ومقارنتها بالقيمة المحددة (90)، يتم التحكم في التبادل الحراري تلقائيًا، وبالتالي تحقيق التحكم في قيمة درجة حرارة طلاء الفيلم.


                                                                            نظام التنظيف CIP (ثلاثي الاتجاه)
 تأتي المياه النقية ومياه التنظيف والمنظفات من ثلاثة أنابيب مختلفة)
