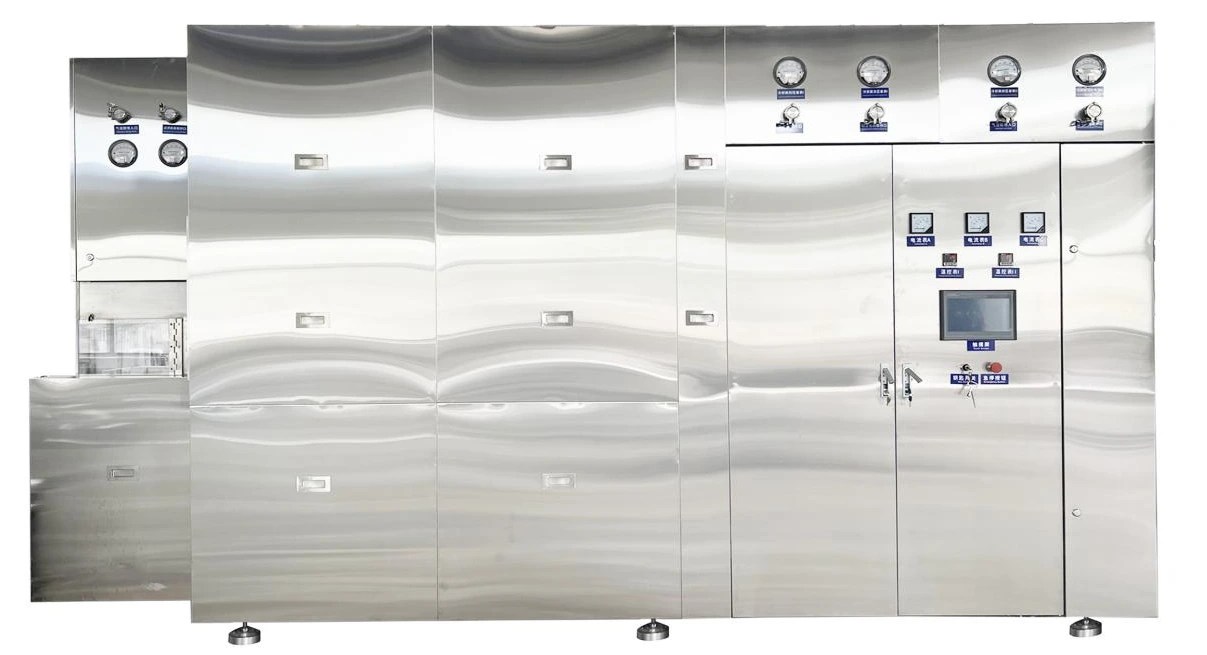

فرن تدوير الهواء الساخن على طراز النفق
مبدأ
تحت مراقبة نظام الكمبيوتر، يتم نقل الزجاجات بواسطة الحزام الناقل ودخولها إلى منطقة التسخين المسبق، ومنطقة التعقيم ذات درجة الحرارة العالية (درجة الحرارة &ge؛ 5 دقائق)، ومنطقة التبريد ذات درجة الحرارة المنخفضة لفرن التعقيم النفقي. تسلسل. سرعة الحزام الناقل قابلة للتعديل بشكل لا نهائي، ونظام مراقبة درجة الحرارة مُعد ليكون لديه تسجيل ورقي أو غير ورقي. العملية برمتها تكون دائمًا تحت حماية التدفق الصفحي من مستوى مائة.
ميزات المنتج
تم تركيب عنصر التسخين الخاص بفرن الهواء الساخن النفقي في الجزء العلوي من الفرن، مما يحسن الكفاءة الحرارية. الفرن مزود بكابينة تحكم كهربائية وشاشة رقمية للتحكم في درجة الحرارة. يمكن التحكم بها في أي حالة درجة حرارة ثابتة. عند المخرج، يمكن استخدام تنقية التدفق الصفحي الرأسي بمستوى نظافة 100 لتبريد المادة والحفاظ عليها في حالة معقمة تمامًا وخالية من الغبار. يتم استخدام سيليكات الألومنيوم كمادة عازلة في الطبقة العازلة للفرن، والتي تتمتع بأداء عزل جيد.
ل.
2.1 مقدمة لفرن تدوير الهواء الساخن
ل.
تستخدم هذه الآلة بشكل أساسي لتجفيف وتعقيم وإزالة الحرارة من الزجاجات مثل الأمبولات وزجاجات السوائل الفموية في صناعة الأدوية.
ل.
تكمل هذه الآلة تلقائيًا عملية الإنتاج بأكملها بدءًا من تغذية الزجاجة والتسخين والتجفيف والتعقيم والتبريد وحتى تفريغ الزجاجة. باستخدام مبدأ التدفق الصفحي وعملية التعقيم عالية السرعة بالهواء الساخن، يمكن للحاوية الوصول إلى مستوى النظافة الوطني 3 القياسي (المستوى الصناعي الأمريكي 100) في نفق مغلق. إنها حاليًا معدات التجفيف والتعقيم الأكثر شيوعًا وفعالية على المستوى الدولي، مع توزيع موحد للحرارة وتأثير جيد لإزالة الحرارة.
يمكن استخدام هذه الآلة كوحدة مستقلة أو بالاشتراك مع آلة غسيل الزجاجات في الأمام وآلة الختم في الخلف لتشكيل خط ربط.
2 المعلمات التقنية لفرن تدوير الهواء الساخن
نموذج المعدات
| KMS620-4500 |
المواصفات المطبقة
|
زجاجة بنسلين قياسية وطنية سعة 10-100 مل
|
السعة
|
80-100 زجاجة/دقيقة
|
العرض الفعال للحزام الناقل
|
مم620
|
درجة حرارة التعقيم
|
280℃-3
0
0℃
|
قيمة FH
|
＞
1365
|
وقت التعقيم
|
≥5 دقيقة
|
دقة مسبار درجة الحرارة
|
≤±2℃
|
توزيع درجة حرارة التعقيم في قسم التعقيم الفارغ
|
≤±5℃
|
توزيع درجة الحرارة أثناء تعقيم قسم التعقيم بالحمولة الكاملة
|
≤±7.5℃
|
تجفيف درجة حرارة فم الزجاجة
|
≥ درجة حرارة الغرفة +5 درجة مئوية
|
حجم الهواء العادم
|
3000-4100
م
3
/ح
|
السعة
|
71 كيلو واط، بما في ذلك التدفئة الكهربائية 60 كيلو واط
|
الابعاد الخارجية
|
4
5
38×1465×2445 ملم
|
الوزن الصافي:
|
كغ3500
|
