Oferta techniczna na granulator ze złożem fluidalnym FLP-1.5
Mieszanie: W przypadku materiałów, które można upłynnić, takich jak proszki, cząstki, peletki itp., w tym urządzeniu można uzyskać równomierne mieszanie. Ze względu na trójwymiarowy ruch powietrza (kierunek poziomy, promieniowy i styczny) efekt mieszania jest bardzo dobry.
Granulacja: Natryskiwanie kleju na sproszkowane materiały pozwala uzyskać produkty o różnym zakresie cząstek.
Powlekanie: Wysoce skuteczny system natryskiwania dna materiału, wykorzystujący nową dyszę o trójwarstwowej strukturze do powlekania cienkowarstwowego proszków, cząstek lub peletek.
Powłoka topliwa: Materiały topliwe, takie jak gorący wosk w postaci proszku, cząstek i granulek, można stosować jako powłoki cienkowarstwowe.
Suszenie rozpyłowe: natryskiwać zawiesinę na proszek.
Chłodzenie: Chłodzenie produktu poprzez fluidyzację i gotowanie materiału w suchym, zimnym powietrzu.
1. Nazwa i typ sprzętu.

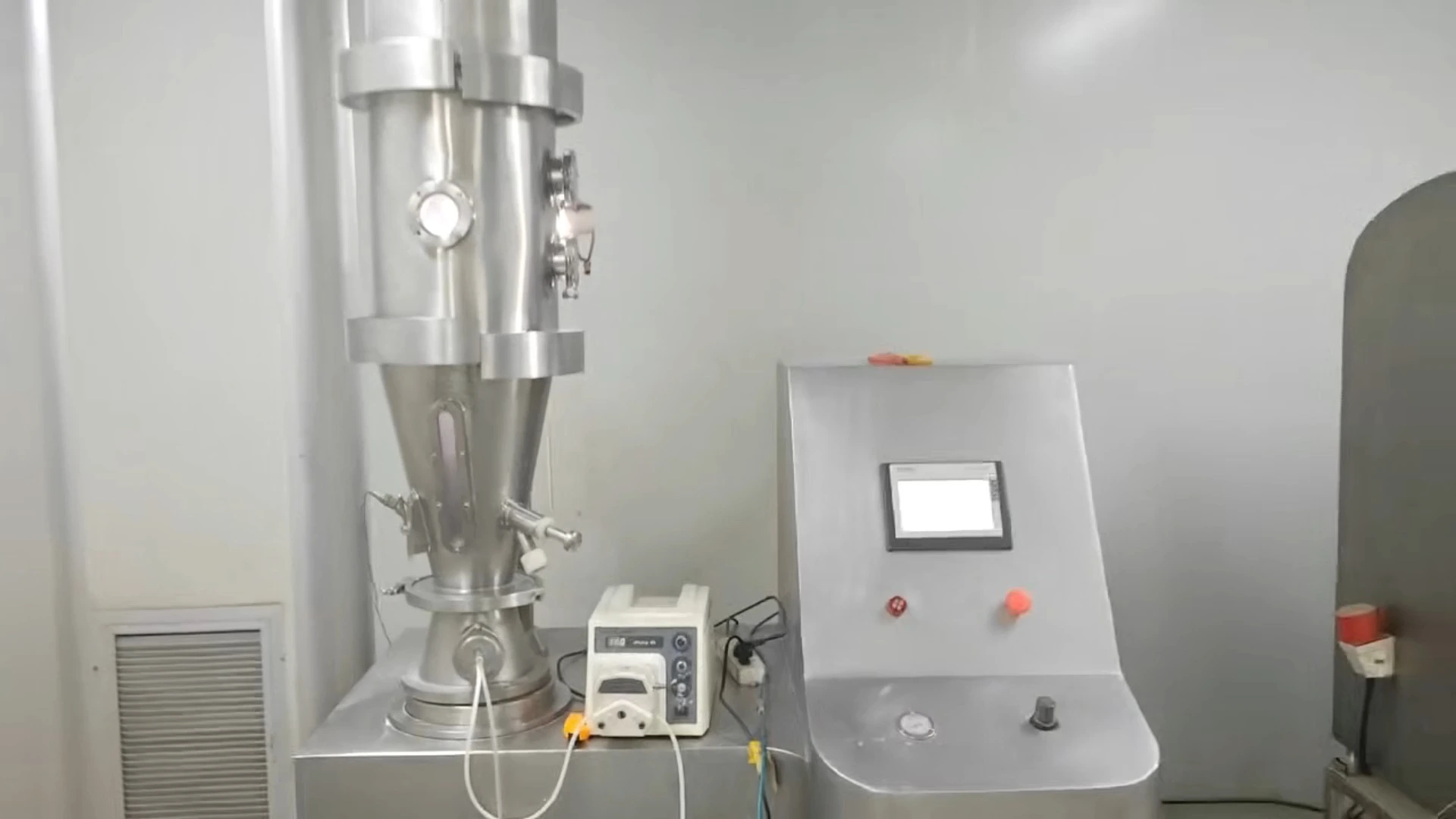

Granulator/powlekarka FLP-1.5 ze złożem fluidalnym
2. Ogólne zastosowania
Granulator/powlekarka FLP to wielofunkcyjne urządzenie zintegrowane z suszeniem rozpyłowym, granulacją, powlekaniem płynnym i suszeniem w jednym korpusie. Maszyna łączy w sobie różne operacje technologiczne. Szczególnie nadaje się do granulowania i powlekania odmian w przemyśle farmaceutycznym, przemyśle spożywczym i przemysł chemiczny itp.
Cechy wyposażenia
★ Wielofunkcyjne, takie jak granulowanie, powlekanie, suszenie w jednej maszynie
★ Granulowanie materiału proszkowego
★ Powlekanie materiałem proszkowym
★ Suszenie rozpyłowe, granulowanie i powlekanie w medycynie chińskiej
★ Zrób 10-30 oczek dużych granulek
★ Powłoka proszkowa, granulki i peletki, powłoka o uwalnianiu dojelitowym, powłoka o powolnym i kontrolowanym uwalnianiu
★ Maskowanie smaku, zapachu, odporność na wilgoć, przeciwutlenianie, zapobieganie wodzie, izolacji cieplnej, zabarwieniu i powłoce oddzielającej
★ Suszenie proszku, granulatu, aglomeratu pelletu
3. Główne cechy techniczne
| Model | FLP-1.5 | |
| Przedmiot | ||
| Pojemność | Granulowanie | 1.5 |
| (Kg/partia) | Powłoka | 0.75 |
| Objętość materiału | Granulowanie | 5 |
| (L) | Powłoka | 3.5 |
| Zakres zastosowania cieczy | <1.3 | |
| (g/cm3) | ||
| Wydajność materiału （%） | ≥99 | |
| Zawartość wilgoci w gotowym produkcie (%) | Większość może osiągnąć wartość do 0.5 | |
| średnica （mm） | Ф300 | |
| Moc wentylatora (Kw) | 2.2 | |
| Grzejnik elektryczny (Kw ) | 3 | |
| Ciśnienie sprężonego powietrza (Mpa) | 0.4-0.6 | |
| Zużycie sprężonego powietrza (m3/min) | 0.6 | |
| Temperatura pracy （℃） | Można dostosować między | |
| normalna temperatura-100 ℃ | ||
| Nolisa (db) | Fan ma osobną umowę z ≤75 | |
4. Podstawowe opcje zawarte w kompletnym zestawie.
| Nazwa | Materiał | Specyfikacja | Marka | ||
| System wlotu powietrza | Filtr podstawowy | Stal nierdzewna | G4 | Haibi | |
| Filtr środkowy | Włóknina bawełniana | F8 | Haibi | ||
| Wytrzymuje wysoką temperaturę HEPA | Papier filtracyjny | H13 | Chiny | ||
| 200℃ | |||||
| Grzejnik elektryczny | Stal nierdzewna | 3kw | Chiny | ||
| Szafka grzewcza | Stal nierdzewna | δ=1.5/2 | Haibi | ||
| Detektor temperatury powietrza wlotowego | SS304 | PT100 | Chiny | ||
| Wlotowa rura powietrza | SS304 | δ= 1,5 mm | Haibi | ||
| Dolna komora | Dolna komora | SS304 | δ= 3 mm | Haibi | |
| Urządzenie drenażowe | SS304 | Formularz A kompletny zestaw | Haibi | ||
| Uszczelnienie powietrzne | Guma silikonowa | Formularz A kompletny zestaw | Chiny | ||
| Górny cylinder | SU63×100FB | ||||
| Górne złoże do granulacji natryskowej | granulowanie | SS304 (SS316L jako materiał kontaktowy) | δ= 3 mm | Haibi | |
| Pojemnik | |||||
| Okno inspekcyjne | szkło pancerne | Formularz A kompletny zestaw | Chiny | ||
| Próbnik | SS304 (SS316L jako materiał kontaktowy) | Oprogramowanie do pracy grupowej | Haibi | ||
| Ekran sitowy | SS316L | Oprogramowanie do pracy grupowej | Haibi | ||
| Dolne złoże fluidalne z natryskiem | Pojemnik na powłokę | SS304 (SS316L jako materiał kontaktowy) | δ= 3 mm | Haibi | |
| Dolny pistolet natryskowy | SS304 | φ1 | Chiny | ||
| Okno inspekcyjne | szkło pancerne | Formularz A kompletny zestaw | Chiny | ||
| Próbnik | SS304 (SS316L jako materiał kontaktowy) | Oprogramowanie do pracy grupowej | Haibi | ||
| Płyta rozprowadzająca powietrze | SS316L | Oprogramowanie do pracy grupowej | Haibi | ||
| Cylinder prowadzący powłokę i regulować | SS304 | Oprogramowanie do pracy grupowej | Haibi | ||
| Środkowa komora | Izba | SS304 (SS316L jako materiał kontaktowy) | δ= 3 mm | Haibi | |
| Okno inspekcyjne | szkło pancerne | φ60 | Chiny | ||
| Górne gniazdo montażowe pistoletu natryskowego | SS304 | Formularz A kompletny zestaw | Chiny | ||
| Górny pistolet natryskowy | SS304 | φ1 | Chiny | ||
| Światło | światło | Haibi | |||
| Górna komora | Izba | SS304 | δ= 3 mm | Haibi | |
| φ300 | |||||
| Potrząsanie cylindrem powietrza | Powietrze TAC | SU32×100-FA | Tajwan | ||
| Sonda temperatury spalin | SS304 | PT100 | Chiny | ||
| rama torby z tkaniny | SS304 | Wojna grupowa | Haibi | ||
| Filtr workowy z tkaniny | Torba CCP antystatyczna | Formularz A kompletny zestaw | Haibi | ||
| Układ odprowadzania powietrza | rura odprowadzająca powietrze | SS304 | δ= 1,5 mm | Haibi | |
| Czujnik temperatury powietrza wywiewanego | PT100 | Chiny | |||
| Cylinder pneumatyczny klapy | SU32×100 | Chiny | |||
| Wentylator wyciągowy | 2.2KW | Chiny | |||
| Falownik | 2.2KW | Chiny | |||
| System natryskowy | Pompa perystaltyczna | 100mm/1515 | Chiny | ||
| Pojedyncza rura | |||||
| Elektryczny układ sterowania | szafa sterownicza | Haibi | |||
| Element elektryczny | Siemensa | Niemcy | |||
| Część pneumatyczna | Airtac | Tajwan | |||
| PLC | Siemensa | Niemcy | |||
| ekran dotykowy | Kinco 7&Pierwszy; | Chiny | |||
| Alarm | Falownik błędne alarmy | ||||
| Błędne alarmy temperatury | |||||
| Alarmy niskiego/wysokiego ciśnienia sprężonego powietrza | |||||
5. Łatwo uszkodzona część:
| Przedmiot | specyfikacja | Numer | Miejsce produkcji |
| Uszczelnienie silikonowe | Model T | 10m | Chiny |
| Rurka ciśnieniowa | φ10×1.5 | 20m |
6. Dokumentacja:
1) Skończymy certyfikaty testowe dla surowca jak dla SS304.
2) Przekażemy również certyfikaty testów dla wszystkich zakupionych elementów, takich jak silnik i skrzynia biegów.
Dokumentacja IQ, OQ zostanie dostarczona zgodnie ze standardowym formatem sugerowanym przez Twoją firmę.
3) W chwili wysyłki maszyny zostaną przekazane dwa egzemplarze instrukcji obsługi w języku angielskim.
4) Wszystkie nasze maszyny objęte są gwarancją bezawaryjnej pracy przez okres 24 miesięcy od uruchomienia.
7. Funkcje bezpieczeństwa:
Ta maszyna jest wyposażona w specjalny wyłącznik awaryjny, może zatrzymać pracującą maszynę za pomocą jednego przycisku
Maszyny mogą’nie należy uruchamiać bez bezpiecznego uziemienia.
8. Dane dotyczące dostawy i usługi po sprzedaży
1) PAYMENT TERMS:
T/T: 30% z góry i 70% przed wysyłką
2) DELIVERY DATE:
W ciągu 60 dni po dokonaniu płatności z góry
3) SERVICE AFTER SELL:
Instalacja i serwis po sprzedaży za darmo przez rok, a części zamienne przez dwa lata
SAT: Bilet lotniczy z Chin do Klienta’i Klienta’s do Chin zostaną opłacone przez Kupującego.
Kupujący powinien również dostarczyć naszemu inżynierowi’pokój i jedzenie!
4) COMMISSIONING-START UP:
W rzeczywistości pokrywa je klient. W sprawie uruchomienia urządzeń z tego kontraktu Haibi’Inżynier będzie obecny u kupującego’firma
5) VALIDITY:
30 dni od daty złożenia oferty.
6) FAT
Akceptujemy darmową wersję FAT dla klienta.
1. Zwykle etapy wysyłki:
2. Nasze pakowanie i wysyłka:
Obsługa przedsprzedażna:
* Zapytania i wsparcie doradcze
*Szybka reakcja
*Inspekcja fabryczna dostępna w każdej chwili.
Serwis posprzedażowy:
*Szybka pomoc techniczna
*Inżynierowie dostępni do serwisowania maszyn za granicą
*Instalacja &uruchomienie, dobre szkolenie dla klientów.
P1. Jaka jest Twoja metoda dostawy?
A1: Powszechnie korzystamy z transportu morskiego, używając kontenera do dostarczania towarów przez port w Szanghaju.
Q2. Jakie produkty możesz dostarczyć?
A2: Nasz główny produkt obejmuje mieszalniki proszków, urządzenia do granulowania, urządzenia suszące, napełniacze kapsułek, maszyny pakujące w blistry, linię do napełniania tabletek / kapsułek, linię do napełniania ampułek / fiolek / płynów doustnych obejmującą myjkę ultradźwiękową, piec do sterylizacji, maszynę do napełniania, etykietowanie maszyna.
Q3. Jakie są warunki płatności?
A3: Potwierdzimy płatność podczas wyceny, np. FCA, CIF lub inne. T/T jest główną płatnością.
P4. Jak zapewniasz jakość swojego produktu?
A4: Przeprowadzamy inspekcje w każdej procedurze produkcyjnej, a w przypadku gotowych produktów przeprowadzimy 100% kontrolę w zależności od międzynarodowych standardów zgodnie z wymaganiami klienta.
P5: Czy napięcie zasilania maszyny odpowiada fabrycznemu źródłu zasilania kupującego?
A5: Możemy to zrobić na Twoją prośbę.
P6: Czy instalacja maszyny jest trudna?
A6: W przypadku standardowych małych maszyn, maszyny zostaną zapakowane bez rozbierania, będzie to kompletna maszyna; wystarczy podłączyć zasilanie i sprężone powietrze do maszyny, a następnie rozpocząć obsługę maszyny.
W przypadku maszyn o dużych gabarytach rozbierzemy maszynę na części, pod warunkiem, że dołożymy wszelkich starań, aby maszyna była łatwa w montażu.
Otrzymasz od nas filmy i instrukcje dotyczące instalacji maszyny.
