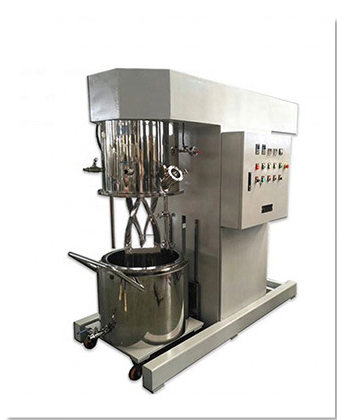

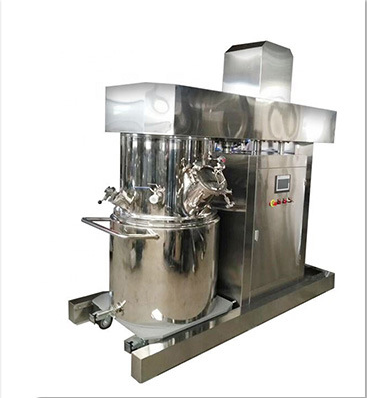

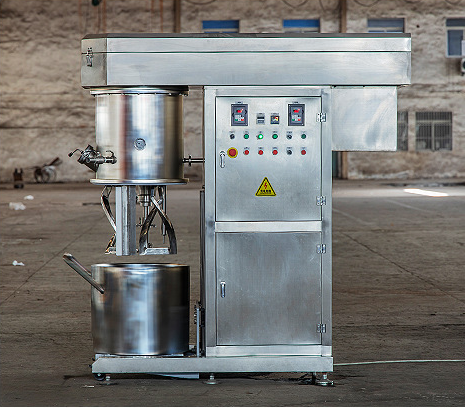

Automatischer Doppelplanetenmischer

1-1Produktname und Spezifikationsmodell

A. Planetenmischer; B. Spezifikationsmodell: UN-15L

1-2 Grundstruktur

A. Elektrischer Topfkörper-Hebetyp; B. Einzelner direkter Materialtemperaturmessmodus;

C. Doppelte Rührwelle (Codename: SJ-WS)

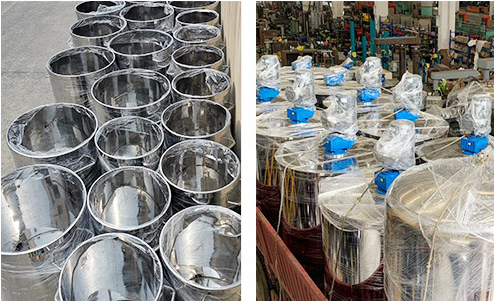

1-3Fasskörper (Mischfass)

A. Designvolumen: 15L; B. Effektives Volumen: 10 l.

A. Das Material des Innentanks und der Außenschicht ist: SUS304

B. Hochglanzpoliert, nachdem der Innentank bearbeitet wurde, um eine gute Rundheit zu gewährleisten;

C. Die obere Flanschebene des Mischbehälters stimmt mit dem oberen Behälterflansch überein;

D. Der Topfkörper ist abnehmbar

Direkte Kühlung/Heizung mit reinem Mantel

A. Die Wassereinlass- und -auslassanschlüsse sind G1/2 Zoll und der Mantel kann kaltes Wasser (Öl) oder heißes Wasser (Öl) durchlassen, um das verarbeitete Material zu kühlen oder zu erhitzen.

1-4 Oberer Fasskörper (Kesselabdeckung)

A. Material: SUS304.

B. Ein Pulver-/Flüssigkeits-Einfülltrichter lässt sich schnell ein- und ausschalten; 1 Strahler; Mit 2 kleinen Fenstern (einem Scheinwerferanschluss und einem Beobachtungsloch), einem Vakuum-Manometeranschluss und anderen notwendigen Verbindungsleitungen (Vakuum/Entlüftung/Standby).

1-5 Mischprinzip

Das Design mit geringem Spalt der doppelten Rührpaddel, keine toten Ecken und die starke knetende Interferenzbewegung der Rührpaddel mit niedriger Geschwindigkeit und die zyklischen Auf- und Ab-/Links- und Rechtsbewegungen sorgen dafür, dass die Materialien vollständig gemischt werden.

1-6-1 Umdrehungs-/Mischmotor und

Wechselrichter, Reduzierer

A. Menge: ein Satz; B. Motorleistung: 2,2 kW/4P; C. Mit einem auf den Motor abgestimmten Frequenzumwandlungs-Drehzahlregler. D. Beim passenden Reduzierstück beträgt das Untersetzungsverhältnis etwa I=40,26 und der Nutzungskoeffizient fa=1,55.

1-6-2a Geschwindigkeit der Planetenumdrehung

Geschwindigkeit: 0~46 U/min, einstellbar.

1-6-2b Wandschaber (optional)

Menge: 1 Satz; Wandabstreifmaterial: SUS304 und Teflon; im Einklang mit der Drehzahl des Planeten. ------- Basierend auf dem Design

1-6-3 Lückenreferenzwert

(Nicht erforderlich)

A. Toleranz von Mischpaddel und Mischpaddel: 10±2,5 mm;

B. Toleranz Mischpaddel und Boden: 2～6 mm;

C. Toleranz von Mischpaddel und Fasswand: 5±1,5 mm;

1-7-1 Rührwellen-/Rührpaddelgeschwindigkeit

Geschwindigkeit: 0~76 U/min, einstellbar.

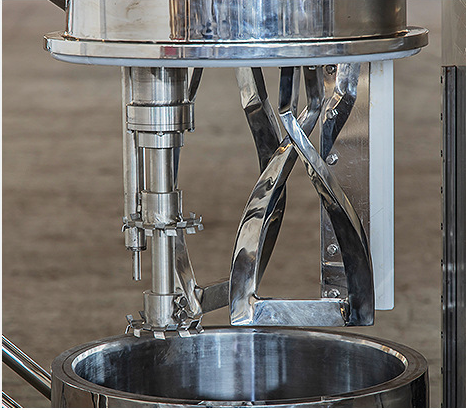

1-7-2 Rührpaddel

A. Material: SUS304; B. Anzahl: zwei (Gruppen).

1-7-3 Auswahl der Form des Rührpaddels

A. Optional: Drehpaddel

1-8-1 Verteilter Motor

2.2KW

1-8-2 Dispersionsgeschwindigkeit (Rotation)

Hochgeschwindigkeitsdispergierung (Dispergiergeschwindigkeit beträgt 1400 U/min)

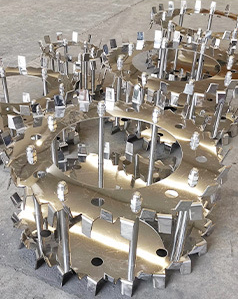

1-8-3 Dispergierwelle und Dispergierscheibe

Durchmesser 60mm

1-9 Heben (Topfkörper)

Elektrisches Heben: ausgestattet mit linearer Führungsschiene und Positionierungsvorrichtung; Die Positionierung ist sicher und zuverlässig.

Hubmotorleistung: 0,18 kW

1-10 Vakuumsystem

A. Der Rühr- und Dispergiervorgang kann unter Vakuum erfolgen; Vakuumgrad: ≤-0,85 MPa.

B. Die Vakuumpumpe wird entsprechend den tatsächlichen Arbeitsbedingungen ausgewählt

C. Dynamische Dichtung: Gleitringdichtung übernehmen; D-2, statische Dichtung: O-Ring-Dichtung verwenden.
