Arbeitsprinzip
Die Vakuum-Gefriertrocknung ist ein Trocknungsverfahren zur Entwässerung und Konservierung von Stoffen. Es sublimiert die Feuchtigkeit in der vorverarbeiteten Substanz durch Schnellgefrieren bei -30 °C unter Vakuumbedingungen vom festen in den gasförmigen Zustand.
Die Vakuum-Gefriertrocknungsausrüstung der JDG-Serie umfasst hauptsächlich ein Lebensmittel-Vorgefriersystem, ein Trockenbehältersystem, ein Heizsystem, ein Vakuumsystem, ein Kühlsystem, ein Materialfördersystem, ein Mediensystem, ein pneumatisches System sowie ein Reinigungs- und Sterilisationssystem.
Leistungsdaten für JDG-50
m² Vakuum-Gefriertrockner
Produkt details
Unser ist seit 1992 ein ausgereifter Hersteller von Wohnbeleuchtung. Das Unternehmen nimmt eine Fläche von 18.000 ein. Wir stellen 1200 Mitarbeiter ein, bestehend aus dem Designteam, R&D-Team, Produktionsteam und After-Sales-Team.
Produktbeschreibung
JDG - 5 0 ㎡ | ||
Konstruktion | Technische Parameter | Anmerkung |
Grundstruktur | ||
Nutzfläche der Regale | 51㎡ | |
Eingabekapazität | 500 kg/Charge | |
Maximale Kondensatorkapazität | 600 kg/Charge | |
Strom versorgung | 380V/50Hz/3P | Je nach Spannung des Kunden |
Strom verbrauch | 127.2kw | |
Kühlendes Wasser | 50T/Std. (T<28℃, P=0,1-0,15MPa) | Recycle bar Vom Kunden bereitgestellt |
Hauptstruktur | Getrennter Typ (Trockenofen + Maschinensystem) | abhängig vom tatsächlichen Design |
Gewicht | 12500 kg | |
Trockenkammer | ||
Trockenkammermaterial | SUS304/ 8 mm dick | |
Türschloss | Handknopfverriegelung | |
Türöffnungsrichtung | Rechts nach links | Vom Kunden entschieden |
Offener Winkel | >110° | |
Türmaterial | SUS304 | |
Abmessungen der Trockenkammer | Zylinder Φ2100×6600 | |
Beobachtungsfenster | Frostbeständiges Glas φ240mm、δ25~27 | Auf der Vorderseite montiert |
Türsiegel | Medizinische O-Profil-Silikonkautschukdichtung | |
Temperatursensor | Thermoelement vom T-Typ | |
Regale (Heizplatten) | ||
Regalmaterial | 6063 Aluminiumlegierung | |
Regalabmessungen (L*B*H) | 3300*600*15mm | |
Regalmenge (Stk.) | 13+1 Schichten (insgesamt 28 Stück) | Die oberste Schicht der Regale dient dem Temperaturausgleich |
Tablett aus Aluminiumlegierung | 540×590*30*2 | 156 Stück x 2 Sätze |
Abstand zwischen den Regalen | 95 mm | |
Niedrigste Regaltemperatur | Zimmertemperatur | |
Höchste Regaltemperatur | +100℃ | |
Kondensator | ||
Kondensatormaterial | SUS304/ 8 mm dick | |
Standort des Kondensators | auf der Rückseite der Trockenkammer | |
Spulenrohrmaterial | SUS304 | |
Spulenform | Rundes Spulenrohr | |
Bereich zum Auffangen des Wassers im Rohrschlangenrohr | ≥50㎡ | |
Kältemittel | R404a | Vom Kunden bereitgestellt |
Auftaumethode | Sprühen + Eintauchen | |
Temperatursensor | Thermoelement vom T-Typ | |
Auslegungstemperatur des Kondensators. | -40℃, niedrigster Wert -55℃ | |
Kühlrate | +30~-40℃≤30min | |
Beobachtungsfenster | Frostbeständiges Glas φ240、δ25~27 | Seitlich montiert |
Kühleinheit | ||
Kompressor. | RefComp SW3L-9500 95HP Niedertemperatur-Schraubenkompressor | 1einstellen |
Strom verbrauch | 72kw | |
Kältemittel | R404a | Vom Kunden bereitgestellt |
Gleichmäßige Regaltemperatur | +/-1℃ | |
Ölabscheider | JINGWEI | |
Ölfilter | RefComp | 2einstellen |
Öldurchflussschalter | RefComp | 2einstellen |
Öldruckdifferenzregler | Shanghai Fengshen | |
Gas-Flüssigkeitsabscheider | Shengzhou Jinhao | |
Entfeuchtungs-Trocknungsfilter | Shengzhou Jinhao | |
Manometer | Shengzhou Jinhao | |
Hochspannungsschutzrelais | Shengzhou Jinhao | |
wassergekühlter Kondensator | Zhejiang KAIDI | 1einstellen |
Gewelltes Dämpfungsrohr | Shengzhou Jinhao | |
Manuelles Absperrventil | Shengzhou Jinhao | |
Kühlmagnetventil | Emerson | |
Expansionsventil | Danfoss | |
Rotes Kupferrohr | φ22、φ16、φ12、φ10 | |
Kälterücklaufrohr | φ57φ51φ38 Nahtloses Rohr aus Edelstahl | |
Vakuumsystem | ||
Wasserringpumpe | BOSHAN TIANTI 2BV-5131 11kw | 1se |
Wurzelpumpe | HAIZHEN ZJP-70 1.5kw | 1einstellen |
Wurzelpumpe | HAIZHEN ZJP-150 3kw | 1einstellen |
Wurzelpumpe | HAIZHEN ZJP-600 5.5KW | 1einstellen |
Wellrohr | Φ108、¢89 | Vakuumrohr-Stoßfestigkeit |
Luftstrom pumpen | 600L/S | |
Strom verbrauch | 21kw | |
Absperrklappe | Ningbo GI-63 GI-100 | |
Vakuum-Magnetventil | Ningbo DDC-65 | Automatisches Öffnen oder Schließen mit Vakuumpumpe |
Vakuummessgerät | Shandong ZJ-54D | |
Endgültiges Vakuum | ≤10Pa | Keine Belastung |
Pumprate | Vom atmosphärischen Druck fiel er auf 133 Pa≤20min | |
Systemleckrate | 0,005 Pa.m3/Sek | |
Zirkulationssystem | ||
Rohrmaterial | Nahtloses Rohr SS 304 | |
Umwälzpumpe | NANFANG 2.2KW | 1einstellen |
Strom verbrauch | 34.2kw | |
Kugelhahn | Shanghai GD65 | Entspricht dem Standard Q/IAKX002-97 |
Umlaufflüssigkeit | Wasser | Vom Kunden bereitgestellt |
Wärmetauscher | Ningbo Baode | 1einstellen |
Erwärmungsrate | >1℃/min | |
Heizmethode | Elektrisches Heizrohr 8 Stück * 4 kW | 32kw Dampfheizsystem optional, wenn der Kunde einen Kessel hat |
Kontroll-Methode | Manuelle/automatische Steuerung | |
Abmessungen des Umlaufflüssigkeitsbehälters | ¢300*400 | |
Kontroll system | ||
Systemüberwachungssoftware | 1einstellen | |
Vertikaler Schaltschrank | China1100 x 400 x 600 mm | Kontrollieren, aufzeichnen |
PLC | SIEMENS | 1einstellen |
Thermoelement-Erweiterungsmodul | SIEMENS | 2setzt |
Analoges Eingangsmodul | SIEMENS | 1einstellen |
HMI | MCGS | 1einstellen |
Konstante Stromstärke | 1einstellen | |
Schaltnetzteil | Taiwan MW-Unternehmen / 24V/5V | 24V 1Stk; 5V 1Stk |
Temperatursensor | Thermoelement vom T-Typ | |
Vakuummessgerät | Shandong ZJ-54D | |
AC-Schütz | SCHNEIDER | |
Luftpause | SCHNEIDER | |
Kabel | 50㎡、35㎡、25㎡、10㎡、 6㎡、4㎡、2㎡ | |
Schnellgefrierraum | ||
Temperatur | ≤-40℃ | |
Abmessungen (L*B*H) (mm) | 4040(L)×3040(W)×4240(H) | 1 einstellen |
Lüfter | 115㎡ | 1 einstellen |
Wagen (mm) | 1080*1410*1240 | 3 Sätze x 2 |

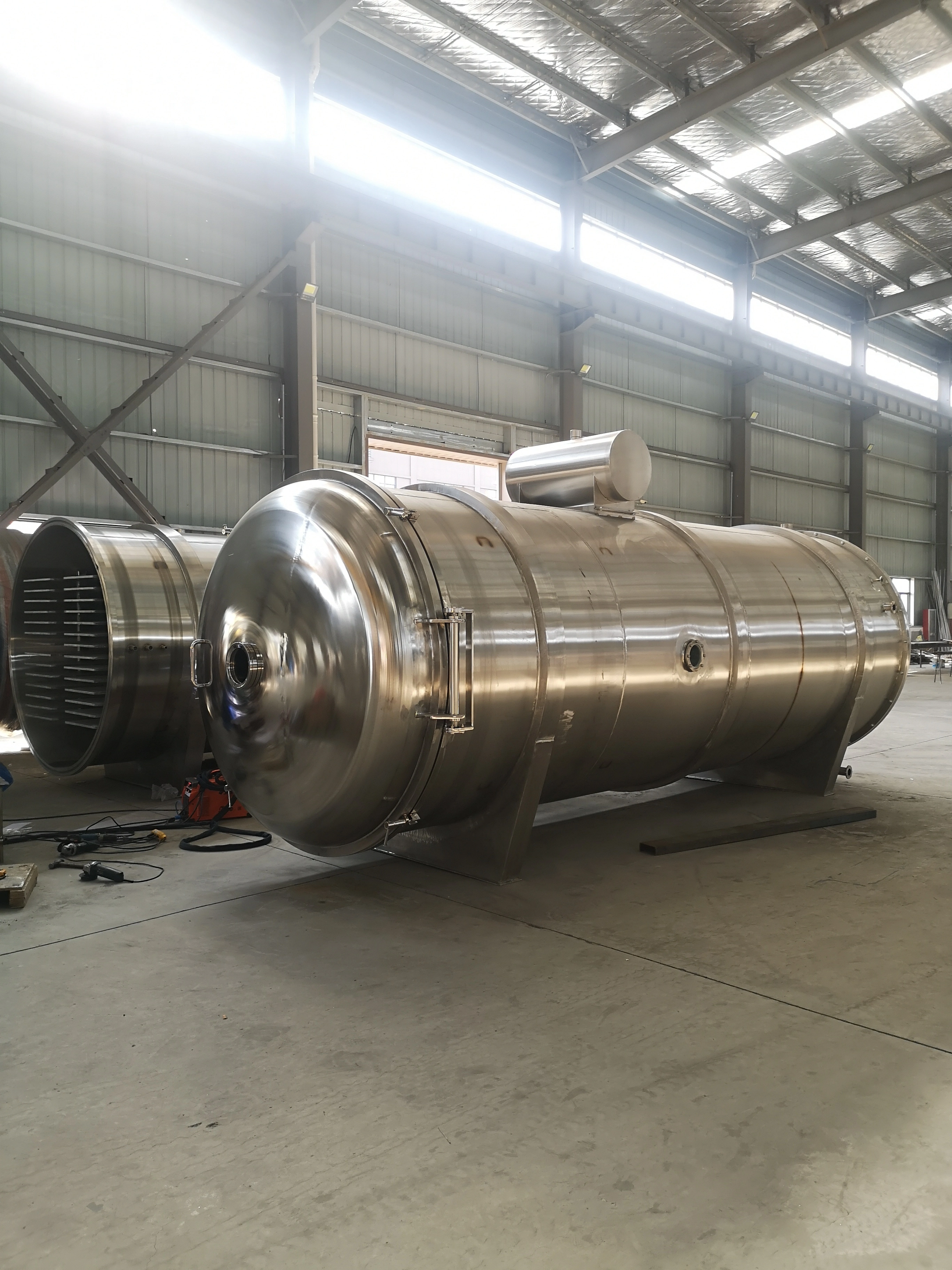

Versandbilder
